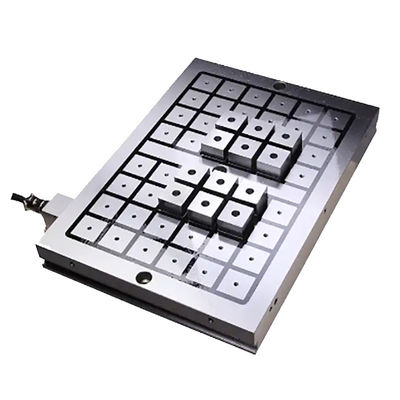

لوحة تثبيت فوكس الفراغ المخصصة للضغط على المواد غير المغناطيسية

لوحة تثبيت فوكس الفراغ المخصصة للضغط على المواد غير المغناطيسية

الـ MOQ: 1
السعر: 100
standard packaging: تغليف الصادرات القياسية
Delivery period: 15 يوم عمل
طريقة الدفع: T/T، ويسترن يونيون
Supply Capacity: 500 قطعة / يوم
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
HIE
إصدار الشهادات
ISO
رقم الموديل
MC03
الضمان:
سنة واحدة
المكونات الأساسية:
ماجاني
الحجم:
300 × 300 × 80 ملم
كتلة قوة الكتلة المغناطيسية:
25 كجم
الشفط الكلي:
3300 كجم
مصنعي المعدات الأولية:
متاحة
إبراز:

صفيحة إصلاح الشوك الفراغية,لوحة تثبيت شاك الفراغ المخصصة

,

Custom Vacuum Chuck Fixture Plate

وصف المنتج

لوحة تثبيت شاك الفراغ المخصصة لضغط المواد غير المغناطيسية



في مجال التصنيع الحديث، أصبحت الحاجة إلى التعامل مع المواد غير المغناطيسية بدقة وكفاءة أكثر أهمية.أو أنواع معينة من السبائك، هذه المواد تشكل تحديات فريدة من نوعها عندما يتعلق الأمر بالتمسك أثناء عمليات التصنيع.لقد ظهرت لوحة تثبيت تشك الفراغ المخصصة كحل مبتكر وفعال للغاية لمواجهة هذه التحديات.- نعم
التصميم ومبدأ العمل- نعم
الصفيحة المخصصة للاختراق المخصصة مصممة مع سطح مسطح وسلس مصمم للاتصال المباشر مع القطعة غير المغناطيسية.تحت هذه السطح توجد شبكة معقدة من القنوات والجوفعندما يتم توصيلها بمصدر فراغ ، يتم إخلاء الهواء بسرعة من هذه القنوات. مع انخفاض ضغط الهواء بين لوحة الإصلاح والقطعة ، يتم إنشاء قوة امتصاص قوية.هذه القوة تعمل بالتساوي عبر منطقة الاتصال بأكملها من قطعة العمل، وضعته بقوة على اللوحة.- نعم
يتم حساب تصميم القنوات وتوزيع منافذ الفراغ بعناية بناء على الحجم النموذجي والشكل وخصائص المواد من قطع العمل غير المغناطيسية التي سيتم الاحتفاظ بها.مثلاً، بالنسبة لقطع العمل الكبيرة، يمكن دمج شبكة أكبر من القنوات لضمان توزيع متساو للقوة الاحتفاظ. على النقيض من ذلك، بالنسبة للأجزاء غير المغناطيسية الأصغر والأكثر حساسية،تم تصميم القنوات ومنافذ الفراغ لتوفير قبضة لطيفة لكنها آمنة.


المواصفات

المواصفات الجاذبية المغناطيسية عرض (ملم) الطول (ملم) الطول (ملم) الوزن (كيلوغرام)
150*150 ≥40 كجم 150 150 80 13.5
150*300 ≥40 كجم 150 300 80 27
150*350 ≥40 كجم 150 350 80 31.5
150*400 ≥40 كجم 150 400 80 36
200*200 ≥40 كجم 200 200 80 24
200*300 ≥40 كجم 200 300 80 36
200*400 ≥40 كجم 200 400 80 48
200*500 ≥40 كجم 200 500 80 60
250*500 ≥40 كجم 250 500 80 75
300*300 ≥40 كجم 300 300 80 54
300*400 ≥40 كجم 300 400 80 72
300*500 ≥40 كجم 300 500 80 90
300*600 ≥40 كجم 300 600 80 108
300*800 ≥40 كجم 300 800 80 144
400*400 ≥40 كجم 400 400 80 96
400*500 ≥40 كجم 400 500 80 120
400*600 ≥40 كجم 400 600 80 144
400*800 ≥40 كجم 400 800 80 192
500*500 ≥40 كجم 500 500 80 150
500*600 ≥40 كجم 500 600 80 180
500*800 ≥40 كجم 500 800 80 240
600*800 ≥40 كجم 600 800 80 288
600*1000 ≥40 كجم 600 1000 80 360



المزايا على طرق التشغيل التقليدية- نعم
القيود الدقيقة- نعم
الطرق التقليدية للضغط، مثل المقبضات الميكانيكية أو المقابض، غالباً ما تكافح لتوفير قبضة متساوية ومتسقة على المواد غير المغناطيسية.هذه المواد يمكن أن تتلف بسهولة أو تشوه بسبب الضغط غير المتساوية التي تمارسها أجهزة التشغيل الميكانيكيةمن ناحية أخرى ، توزع لوحة إصلاح الدوارة الفراغية قوة الاحتفاظ بالتساوي على جميع أسطح قطعة العمل.هذا يؤدي إلى الحد الأدنى من التشوهات ويضمن أن القطعة غير المغناطيسية تبقى في الموقف الدقيق المطلوب لعمليات المعالجةهذه الدقة حاسمة بشكل خاص عند العمل على أجزاء ذات تساهلات ضيقة ، مثل تلك الموجودة في صناعات الإلكترونيات أو الأجهزة الطبية.- نعم
التنوع- نعم
تتوفر المواد غير المغناطيسية في مجموعة واسعة من الأشكال والأحجام والتركيبات.سواء كانت ورقة مسطحة من البلاستيك، حفرة خشبية غير منتظمة الشكل، أو مكون سيراميكي معقد، يمكن أن يحتفظ شيك الفراغ بأمان قطعة العمل.السطح السلس لوحة العلبة يتوافق مع محاور المواد غير المغناطيسية، وخلق ختم موثوق به للفراغ لتأثير. هذه الاختلافية يلغي الحاجة إلى العديد من مصابيح التشغيل المتخصصة لمختلف قطع العمل غير المغناطيسية،توفير الوقت والمال.- نعم
وقت الإعداد المختصر- نعم
إعداد أنظمة التشغيل التقليدية للمواد غير المغناطيسية يمكن أن تكون عملية تستغرق وقتاً طويلاً.وضمان توزيع الضغط السليم. مع لوحة مصراع شاك الفراغ، يتم تبسيط الإعداد بشكل كبير. بمجرد تركيب نظام الفراغ ومعايرة،كل ما يلزم هو وضع قطعة العمل غير المغناطيسية على اللوحة. تنشيط الفراغ يضمن قطعة العمل على الفور تقريباً. هذا التخفيض في وقت الإعداد يسمح لدورات إنتاج أكثر كفاءة وأوقات استجابة أسرع لمشاريع التصنيع.- نعم
تطبيقات في صناعات مختلفة- نعم
صناعة البلاستيك- نعم
في صناعة البلاستيك ، يتم استخدام لوحة تثبيت تشك الفراغ المخصصة على نطاق واسع لمعالجة المكونات البلاستيكية. البلاستيك غير مغناطيسي ويمكن تشويه بسهولة عن طريق طرق التشديد التقليدية..يوفر الجهاز القرص الصافي قبضة لطيفة ومستقرة، مما يسمح للقطع الدقيق، والحفر، والعمليات الطحن.عند تصنيع قطع معدلة بالحقن من البلاستيك لصناعات السيارات أو الإلكترونيات الاستهلاكية، يضمن لوحة مصراع الدوار الفراغ أن يتم معالجة الأجزاء حسب المواصفات الدقيقة دون أي تلف أو تشويه.- نعم
صناعة الخشب- نعم
يتطلب العمل بالخشب دقة ورعاية لإنشاء منتجات عالية الجودة. لوحة التثبيت الشوك الفراغ هو حل مثالي للحفاظ على قطع الخشب أثناء التصنيع.يمكن أن يحمل كل شيء بأمان من الألواح الخشبية الكبيرة إلى النحاتات الخشبية المعقدةإن طبيعة الخلاء غير المتعثرة مهمة بشكل خاص في تصنيع الخشب ، حيث أنه يمنع أي خدوش أو علامات على سطح الخشب. هذا أمر حاسم لإنتاج الأثاث ،آلات موسيقية، والأشياء الخشبية الزخرفية مع النهاية بلا عيب.- نعم
صناعة السيراميك- نعم
السيراميك هي مواد هشة وغير مغناطيسية والتي تتطلب التعامل بعناية أثناء التصنيع.سواء كان تشكيل بلاط السيراميك، تصنيع قطع الفن السيراميكية، أو إنتاج أجزاء السيراميكية للتطبيقات الصناعية،يضمن الجهاز الفارغ أن السيراميك يتم الاحتفاظ به بقوة في مكانه دون خطر الشقوق أو الكسرالقدرة على التحكم في ضغط الفراغ يسمح للحفاظ على مخصصة على أساس سمك و هشاشة قطعة العمل السيراميكية.- نعم
خيارات التخصيص- نعم
لتلبية الاحتياجات المتنوعة للصناعات والتطبيقات المختلفة ، يمكن تخصيص لوحة تثبيت الشوك الفراغية المخصصة بشكل كبير.يمكن تخصيص حجم وشكل اللوحة لتناسب معدات معالجة محددة وأبعاد قطع العمل غير المغناطيسيةيمكن اختيار مادة سطح الصفيحة بناء على نوع المواد غير المغناطيسية التي سيتم الاحتفاظ بها. على سبيل المثال،يمكن استخدام صفيحة رقيقة على المواد الحساسة لمنع أي تلف، بينما يمكن اختيار مادة أكثر دواما ومقاومة للحرارة لمعالجة عالية السرعة لبعض السبائك غير المغناطيسية.يمكن تصميم قنوات الفراغ والمنافذ لتحسين قوة الشفط لهيومتريات قطعة العمل المختلفة وخصائص المواد.- نعم
لوحة تثبيت فوكس الفراغ المخصصة للضغط على المواد غير المغناطيسية 0لوحة تثبيت فوكس الفراغ المخصصة للضغط على المواد غير المغناطيسية 1لوحة تثبيت فوكس الفراغ المخصصة للضغط على المواد غير المغناطيسية 2
في الختام، لوحة التثبيت المخصصة هي الحل الذي يغير اللعبة للضغط على المواد غير المغناطيسية.مجموعة واسعة من التطبيقات، وخيارات التخصيص تجعلها أداة أساسية لعمليات التصنيع الحديثة. إذا كنت تبحث عن تعزيز الدقة والكفاءة،و تنوع عملياتك التي تنطوي على مواد غير مغناطيسية، فكر في الاستثمار في لوحة إصلاحية للفولاذ الفراغية المخصصة
