أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة

أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة

الـ MOQ: 1
السعر: 100
standard packaging: Standard Export Packaging
Delivery period: 15 working days
طريقة الدفع: T/T, Western Union
Supply Capacity: 500pcs/day
معلومات مفصلة
Place of Origin
CHINA
اسم العلامة التجارية
HIE
إصدار الشهادات
ISO
Model Number
MC0303
Warranty:
One year
Core Components:
Maganic
Size:
300x300x80mm
Magnetic block force block:
25kg.f
Total suction:
3300kg.f
OEM/ODM:
Available
إبراز:

أنظمة الشبكة المخصصة,أنظمة صناعة قطعة العمل بالفراغ,طاولة فراغ معالجة القطعة

,

Workpiece Processing Vacuum Chuck Systems

,

Workpiece Processing Vacuum Table

وصف المنتج

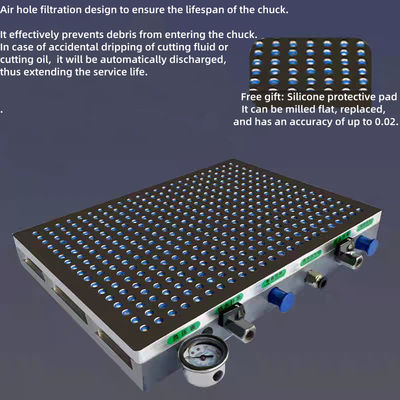

أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة

في المشهد المعقد لمعالجة قطع العمل ، فإن البحث عن حلول فعالة وموثوقة لا نهاية لها.ظهرت أنظمة الشبكة الفراغ الطاولة الفراغ تشاك كالتكنولوجيا تغيير اللعبة، وتقدم مزيجا فريدا من المرونة والدقة والقدرة على التكيف. تم تصميم هذه الأنظمة لتلبية الاحتياجات المتنوعة لمختلف الصناعات، من التصنيع إلى النماذج الأوليةمن خلال الاحتفاظ بأجزاء العمل بشكل آمن خلال مجموعة واسعة من عمليات المعالجة.
أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة 0أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة 1

1التصميم والبناء

هيكل القاعدة

قاعدة طاولة فراغ الشبكة المخصصة عادة ما تكون مصنوعة من مواد عالية القوة مثل الفولاذ المسبوب أو الألومنيوم عالية الجودة. الفولاذ المسبوب يوفر صلابة ومتانة استثنائية،مما يجعلها مناسبة لتطبيقات معالجة قطع العمل الثقيلةيمكن أن تتحمل القوى الكبيرة التي تنتج أثناء المعالجة أو الطحن أو العمليات الأخرى دون تشوه.يقدم بديلا خفيف الوزن مع مقاومة جيدة للتآكل، والتي يمكن أن تكون مفيدة في التطبيقات التي يكون فيها خفض الوزن حاسما، مثل في إعدادات المعالجة المحمولة أو عالية السرعة.
القاعدة مُعدّلة بدقة لضمان سطح مسطح وسلس.هذه السطحية ضرورية للعمل السليم لنظام فوكس الفراغ لأنها تمكن من توزيع الفراغ بشكل موحد عبر سطح الطاولةغالباً ما يتم إضافة تعزيزات إلى المناطق الحرجة من القاعدة، مثل الحواف ونقاط التثبيت، لتعزيز سلامتها الهيكلية وقدرتها على تحمل الحمل.

تكوين نمط الشبكة

الميزة المميزة لهذه الأنظمة هي تخطيط الشبكة - نمط قنوات الفراغ والموانئ.يتم ترتيب شبكة من الثقوب والقنوات التي تم حفرها بدقة في نمط الشبكة عبر سطح الطاولةيتم تخصيص عدد، وحجم، وتباعد الثقوب بعناية على أساس المتطلبات المحددة لعمليات معالجة قطعة العمل.
على سبيل المثال عند معالجة المكونات الصغيرة والمعقدة ، يمكن دمج كثافة أعلى من الثقوب الأصغر ، مما يسمح بحجز فراغ أكثر استهدافًا ودقة ،التأكد من أن الأجزاء الحساسة مثبتة بشكل جيد دون التسبب في تلفعلى النقيض من ذلك، بالنسبة لقطع العمل الكبيرة أو تلك التي لها أشكال غير منتظمة، يمكن أن تكون الثقوب الكبيرة بعيدة عن بعضها البعض، مما يوفر قوة فراغ قوية وموزعة بالتساوي على مساحة سطح أكبر.
نمط الشبكة يسمح أيضا باستخدام الأجهزة المكونة من وحدات وتحويلات. يمكن توصيلها بسهولة إلى الشبكة،مما يسمح بتخصيص سريع وسهل لإعداد عقدة العمل لاستيعاب الهندسة المختلفة لقطع العمل.

دمج قناة الفراغ
تحت سطح الطاولة، هناك شبكة من قنوات الفراغ المتكاملة. هذه القنوات تربط الثقوب في الشبكة بمصدر الفراغ المركزي، مثل مضخة الفراغ عالية الأداء.تم تصميم قنوات الفراغ لتوزيع الضغط الفراغ بكفاءة إلى كل من الثقوب في الشبكة.
يتم تحسين تخطيط القنوات لتقليل انخفاض الضغط وضمان أن قوة الفراغ يتم توزيعها بالتساوي عبر الطاولة بأكملها. في بعض التصاميم المتقدمة،قنوات الفراغ يمكن أن تكون مجهزة بالصمامات أو المنظماتتسمح هذه المكونات بتحكم مستقل في ضغط الفراغ في مناطق مختلفة من الطاولة.إذا كانت قطعة العمل ذات سمك مختلف أو تتطلب مستويات مختلفة من قوة الاحتفاظ في مناطق محددة، يمكن تعديل ضغط الفراغ في هذه المناطق وفقا لذلك.

المواصفات

المواصفات الجاذبية المغناطيسية عرض (ملم) الطول (ملم) الطول (ملم) الوزن (كيلوغرام)
150*150 ≥40 كجم 150 150 80 13.5
150*300 ≥40 كجم 150 300 80 27
150*350 ≥40 كجم 150 350 80 31.5
150*400 ≥40 كجم 150 400 80 36
200*200 ≥40 كجم 200 200 80 24
200*300 ≥40 كجم 200 300 80 36
200*400 ≥40 كجم 200 400 80 48
200*500 ≥40 كجم 200 500 80 60
250*500 ≥40 كجم 250 500 80 75
300*300 ≥40 كجم 300 300 80 54
300*400 ≥40 كجم 300 400 80 72
300*500 ≥40 كجم 300 500 80 90
300*600 ≥40 كجم 300 600 80 108
300*800 ≥40 كجم 300 800 80 144
400*400 ≥40 كجم 400 400 80 96
400*500 ≥40 كجم 400 500 80 120
400*600 ≥40 كجم 400 600 80 144
400*800 ≥40 كجم 400 800 80 192
500*500 ≥40 كجم 500 500 80 150
500*600 ≥40 كجم 500 600 80 180
500*800 ≥40 كجم 500 800 80 240
600*800 ≥40 كجم 600 800 80 288
600*1000 ≥40 كجم 600 1000 80 360

2مبدأ العمل- نعم

توليد الفراغ وقوة الاحتفاظ

عندما يتم تنشيط مصدر الفراغ، يتم سحب الهواء بسرعة من خلال الثقوب في الشبكة على سطح الطاولة. وهذا يخلق منطقة منخفضة الضغط تحت قطعة العمل،بينما يبقى الضغط الجوي فوق القطعة ثابتةيمارس فرق الضغط الناتج قوة هبوطية على قطعة العمل، مما يضغط عليها بقوة على سطح الطاولة.
الحفر المتعددة في الشبكة تزيد من مساحة السطح التي تعمل عليها قوة الفراغمما يؤدي إلى قوة الاحتفاظ أقوى وأكثر تكافؤاقوة الاحتفاظ متناسبة مباشرة مع فرق الضغط ومساحة سطح القطعة في اتصال مع الطاولة.تصميم الشبكة يسمح بنقل قوة الفراغ بشكل أكثر كفاءة، لضمان بقاء القطعة في مكانها بشكل آمن حتى خلال عمليات المعالجة عالية السرعة أو القوة.

القدرة على التكيف مع مواد مختلفة للقطعة- نعم
أنظمة طاولة فراغ الشبكة المخصصة قابلة للتكيف بشكل كبير مع مواد مختلفة للقطعةتوفير قبضة آمنةالتوزيع المتساوي لقوة الفراغ عبر الشبكة يعوض عن أي تشوهات سطحية طفيفة. عند العمل مع مواد مسامية مثل أنواع معينة من البلاستيك أو الخشب،يمكن أن يخترق الفراغ من خلال المسام، مما يخلق صلة أكثر حميمية بين قطعة العمل والطاولة.
على سبيل المثال ، في عملية التصنيع حيث يتم معالجة جزء معدني له سطح خشن قليلاً ، لا يزال بإمكان طاولة فراغ الشبكة الاحتفاظ بالجزء بشكل آمن بسبب نقاط الاستنشاق المتعددة.في عملية طحن مع قطعة عمل بلاستيكية مسامية، يمكن أن يتسرب الفراغ في المسام، مما يزيد من قوة الاحتفاظ ومنع قطعة العمل من التحرك أثناء الطحن.

3المزايا في معالجة القطعة- نعم

المعالجة الدقيقة

في معالجة قطعة العمل ، غالبا ما تكون الدقة أولوية قصوى. توفر أنظمة طاولة فراغ الشبكة المخصصة حلًا مستقرًا وآمنًا للعمل.تقليل أي حركة أو اهتزاز للقطعة أثناء المعالجةالتوزيع المتساوي للفراغ عبر الشبكة يضمن أن أدوات المعالجة يمكن أن تعمل بدقة عالية.
على سبيل المثال، عند طحن الأشكال المعقدة أو حفر ثقوب دقيقة في قطعة العمل،السيطرة المستقرة التي يوفرها نظام الصمامات تسمح لمعدات المعالجة بتنفيذ العمليات المبرمجة بدقةالقدرة على الاحتفاظ بالقطعة في مكانها بشكل راسخ تقلل من خطر انحناء الأداة وتضمن الوفاء بتسامحات المعالجة. هذه الدقة حاسمة في الصناعات مثل الطيران والفضاء ،تصنيع الأجهزة الطبية، والإلكترونيات، حيث حتى أدنى انحراف عن المواصفات المرجوة يمكن أن يكون لها عواقب كبيرة.

التنوع في أحجام وأشكال القطعة

تصميم مخصص من طاولة فراغ الشبكة يسمح لتنويع كبير في التعامل مع مختلف أحجام القطع العاملة والأشكال. سواء كان جزءا صغيرا، معقدا أو جزءا كبيرا، غير منتظمة الشكل,يمكن تخصيص نظام القضيب لتوفير قبضة آمنة. الطبيعة الوحيدة لنمط الشبكة تمكن من استخدام الأجهزة المخصصة والمحولات ،والتي يمكن توصيلها بسهولة إلى الشبكة لاستيعاب هندسيات قطعة العمل المحددة.
على سبيل المثال، عند تصنيع قطعة عمل كبيرة وغير متساوية الشكل، يمكن ربط مصباح مصمم خصيصاً بالشبكة للحفاظ على القطعة في الموقف الصحيح.القدرة على التكيف مع أحجام وأشكال مختلفة من قطع العمل تجعل طاولة فراغ الشبكة مناسبة لمجموعة واسعة من التطبيقات، من تطوير النموذج الأول إلى الإنتاج الضخم.

الإعداد السريع والتغيير

في بيئة الإنتاج، الوقت هو من الجوهر. أنظمة طاولة فراغ الشبكة فراغ تشوك تسمح الإعداد السريع والتبديل بين قطع العمل المختلفة.يمكن للمشغلين بسهولة وضع قطعة العمل على الطاولة واستخدام الأجهزة المكونة من وحدات أو محولات لتثبيتها في مكانهايمكن بعد ذلك تشغيل نظام الفراغ للحفاظ على قطعة العمل بثبات.
عند تغيير قطع العمل ، فإن العملية سريعة بنفس القدر. يمكن إطلاق الفراغ ، ويمكن إزالة الأجهزة أو المكيفات أو إعادة وضعها ،والقطعة الجديدة يمكن وضعها وتأمينها في وقت قصيرهذه الكفاءة تقلل من وقت دورة الإنتاج الإجمالية وتزيد من الإنتاجية.

4خيارات التخصيص- نعم

تصميم نمط الشبكة

يمكن تخصيص تصميم نمط الشبكة من طاولة الفراغ لتلبية الاحتياجات المحددة لتطبيقات معالجة قطعة العمل المختلفة.وتخطيط الثقوب في الشبكة يمكن تخصيصها على أساس الحجمشكل و مادة قطع العمل.
على سبيل المثال، في عملية التجهيز التي تحتاج إلى معالجة عدد كبير من المكونات الصغيرة غير المنتظمة،يمكن تصميم الشبكة مع نمط كثافة عالية من الثقوب الصغيرة لضمان الاحتفاظ بأمان على كل عنصرعلى النقيض من ذلك، بالنسبة لمعالجة قطع العمل الكبيرة والسطحية، يمكن أن تحتوي الشبكة على عدد أقل من الثقوب الكبيرة، على بعد أبعد، لتوفير قبضة قوية على مساحة السطح الكبيرة.

ضبط نظام الفراغ

يمكن ضبط نظام فراغ طاولة فراغ الشبكة لتحسين أدائه لمواد مختلفة وعمليات المعالجة.يمكن ضبط ضغط الفراغ باستخدام المنظمين لتوفير قبضة أقوى أو أقلويمكن أيضاً تجهيز النظام بأجهزة استشعار لرصد ضغط الفراغ وضمان استقراره.
في بعض الحالات، يمكن دمج نظام الفراغ مع نظام التحكم في معدات المعالجة، مما يسمح بالتحكم الآلي في حجرة الفراغ على أساس عملية المعالجة.يمكن زيادة ضغط الفراغ خلال عمليات المعالجة عالية السرعة أو القوة العالية لتوفير قبضة أقوى، ثم انخفضت خلال عمليات التشطيب أكثر حساسية لتجنب تلف القطعة.
أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة 2أنظمة الشبكة الفراغية المخصصة للطاولة الفراغية للقطعة 3

5. التثبيت والصيانة- نعم

عملية التثبيت

يشتمل تثبيت نظام تشوك فراغ طاولة الشبكة المخصصة على آلة معالجة قطعة العمل على عدة خطوات. أولاً ، يجب تركيب الطاولة بشكل آمن على طاولة العمل أو قاعدة الآلة.هذا قد يتطلب استخدام دعامات التركيب المناسبة ومواد التثبيت لضمان الاستقراريتم بعد ذلك توصيل مصدر الفراغ، مثل مضخة الفراغ، بمنافذ الفراغ في الطاولة، ويتم التحقق من اتصالات التسريب.
بمجرد الانتهاء من التثبيت المادي ، يحتاج نظام الفراغ إلى معايرة لضمان توليد الفراغ وتوزيعه بشكل صحيح. قد يتضمن ذلك ضبط ضغط الفراغ ،اختبار أداء الختم للجدول، والتحقق من وظائف أي أجهزة استشعار أو أجهزة تحكم متكاملة.قد يكون من الضروري تكوين نظام تحكم معدات المعالجة للعمل جنبا إلى جنب مع نظام طاولة الفراغ.

متطلبات الصيانة
صيانة أنظمة قوسات فراغ الطاولة الشبكة بسيطة نسبيا. فحص منتظم لسطح الطاولة لأي علامات على التآكل أو الضرر أو التلوث مهم.يجب تنظيف الثقوب في الشبكة بشكل دوري لإزالة أي حطام أو جسيمات يمكن أن تعيق تدفق الفراغيجب التحقق من قنوات الفراغ والمكونات المرتبطة بها من أي انسدادات أو تسربات.
يجب صيانة مضخة الفراغ ومكوناتها وفقًا لتعليمات الشركة المصنعة ، بما في ذلك تغيير الزيت بانتظام ، استبدال المرشحات ، وفحص الأداء.يجب فحص الأختام والمسامير في نظام الفراغ بانتظام واستبدالها إذا كانت هناك أي علامات على التسربمن خلال اتباع إجراءات الصيانة هذه ، يمكن أن تحافظ أنظمة شاك فراغ الطاولة الشبكة على أدائها وموثوقيتها على مدى فترة طويلة.

6الاستنتاج- نعم
أنظمة القرص الفراغية المخصصة للطاولة الشبكة هي حل أساسي للحفاظ على العمل لمعالجة القطعة.والمزايا العديدة تجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعاتسواء كان تحقيق الدقة في التصنيع التكنولوجي العالي أو تحسين الإنتاجية في الإنتاج العام، هذه الأنظمة تقدم حلًا موثوقًا وفعالًا.إذا كنت تشارك في معالجة قطع العمل وتتطلع إلى تحسين أداء نظام الحفاظ على العمل الخاص بك، النظر في الاستثمار في نظام تشوك فراغ طاولة الشبكة المخصصة.تواصل مع فريقنا من الخبراء لاستكشاف كيف يمكن تخصيص هذا النظام المبتكر لتلبية الاحتياجات الخاصة بك و تأخذ قدرات معالجة قطعة العمل الخاصة بك إلى المستوى التالي.
