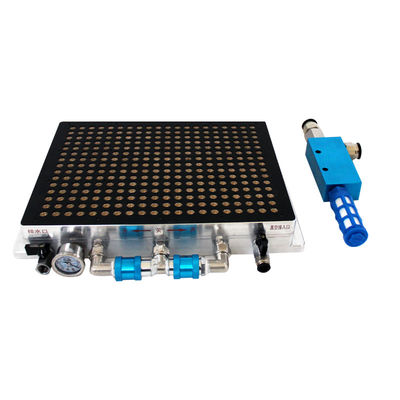

الطاولات الفراغية المكعبات الدائمة لمراكز معالجة CNC وآلات طحن CNC

المنتجات

قطع غيار الآلات باستخدام الحاسب الآلي

أنابيب طبية من الفولاذ المقاوم للصدأ

قطع فولاذية طبية مخصصة

اتصل بنا

Mr. HIE

admin@hiehardware.com

86-0769-87011382

اتصل الآن

الطاولات الفراغية المكعبات الدائمة لمراكز معالجة CNC وآلات طحن CNC

الـ MOQ:	1
السعر:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
طريقة الدفع:	T/T, Western Union
Supply Capacity:	500pcs/day

تفاصيل المعلومات

وصف المنتج

معلومات مفصلة

Place of Origin

CHINA

اسم العلامة التجارية

إصدار الشهادات

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

إبراز:

أجهزة الصناعة الحاسوبية الحاسوبية طاولات فراغ,مراكز التصنيع CNC الطاولات الفراغية شوكس,أدوات دائمة مع طاولات الفراغ

CNC Machining Centers Vacuum Tables Chucks

Permanent Chucks with Vacuum Tables

وصف المنتج

طاولات الفراغ مع المكعبات الدائمة لمراكز معالجة CNC وآلات طحن CNC

في العالم الديناميكي والمتنافس للغاية لمعالجة CNC ، تلعب أنظمة عقد العمل دورًا محوريًا في تحديد جودة ودقة وكفاءة عملية التصنيع.طاولات الفراغ المجهزة بمحركات دائمة ظهرت كحل ثوري، تلبية احتياجات مراكز معالجة CNC وآلات طحن CNC.توفر هذه الأجهزة المتقدمة عقد العمل مزيجا فريدا من الميزات التي تعزز أداء هذه الآلات وتفتح إمكانيات جديدة للمعالجة المعقدة عالية الدقة.

1- تصميم وبناء طاولات الفراغ مع شوكات دائمة- نعم

هيكل القاعدة

أساس طاولة فراغ مع شوك دائم عادة ما يتم بناؤها من مواد عالية القوة مثل الفولاذ المسبوب أو الألومنيوم. الفولاذ المسبوب يوفر صلابة ودائمة ممتازة،مما يجعلها مناسبة لتطبيقات التصنيع الثقيلةالألومنيوم، من ناحية أخرى، يقدم بديلا خفيف الوزن دون التضحية بقوة كبيرة جدا،والتي يمكن أن تكون مفيدة للآلات حيث يؤثر وزن نظام الحفاظ على العمل على الأداء العام، مثل آلات الطحن عالية السرعة.

تم تصميم القاعدة بسطح مسطح وسلس ، وهو أمر حاسم لضمان توزيع فراغ متساوي ومحافظة قطعة العمل بشكل آمن.يتم استخدام تقنيات التصنيع الدقيقة لتحقيق درجة عالية من السطوحهذه السطح المسطح أيضا بمثابة أساس لدمج الدوال الدائم ونظام الفراغ.

الاندماج الدائم للشاك

في قاعدة الطاولة الفراغية مغناطيسات دائمة قوية. هذه المغناطيسات عادة ما تكون مصنوعة من مواد الأرض النادرة مثل النيوديميوم، التي تشتهر بمجالاتها المغناطيسية القوية.يتم ترتيب المغناطيس الدائم في نمط استراتيجي لتوليد مجال مغناطيسي موحد عبر سطح الطاولةتم تصميم هذا المجال المغناطيسي لجذب قطع العمل المغناطيسية الحديدية، مما يوفر قبضة أولية وآمنة.

يمكن تخصيص قوة وتوزيع المجال المغناطيسي بناءً على المتطلبات المحددة لعمليات التصنيع. على سبيل المثال،في التطبيقات التي تحتاج إلى الاحتفاظ بالقطع الصغيرة والحساسة، يمكن ضبط المجال المغناطيسي لتوفير قبضة لطيفة ومؤكدة. على النقيض من ذلك ، بالنسبة لقطع العمل الكبيرة والأثقل ، يمكن تكوين مجال مغناطيسي أقوى لضمان قبضة قوية.

تصميم نظام الفراغ

نظام الفراغ هو جزء لا يتجزأ من طاولة الفراغ. يتم دمج شبكة من القنوات والمنافذ في قاعدة الطاولة لتوزيع قوة الفراغ بالتساوي عبر قطعة العمل.هذه القنوات متصلة بمصدر فراغ، عادة مضخة فراغ عالية الأداء. يتم تصميم منافذ الفراغ بعناية ووضعها لضمان أن ضغط الفراغ يتم تطبيقه بشكل موحد عبر سطح القطعة.

سطح الطاولة قد يكون له سلسلة من الثقوب الصغيرة أو الخنادق التي تتصل بقنوات الفراغ. عندما يتم تشغيل مضخة الفراغ ، يتم سحب الهواء من خلال هذه الثقوب ،خلق فرق الضغط بين الجزء العلوي والسفلي من القطعةهذا التفاوت في الضغط يمارس قوة هبوطية على القطعة المعملة، مما يضغط عليها بقوة على سطح الطاولة.يقدم الجمع بين القوة المغناطيسية من الدوارة الدائمة وقوة الفراغ حل قوي وموثوق به.

المواصفات

المواصفات	الجاذبية المغناطيسية	عرض (ملم)	الطول (ملم)	الطول (ملم)	الوزن (كيلوغرام)
150*150	≥40 كجم	150	150	80	13.5
150*300	≥40 كجم	150	300	80	27
150*350	≥40 كجم	150	350	80	31.5
150*400	≥40 كجم	150	400	80	36
200*200	≥40 كجم	200	200	80	24
200*300	≥40 كجم	200	300	80	36
200*400	≥40 كجم	200	400	80	48
200*500	≥40 كجم	200	500	80	60
250*500	≥40 كجم	250	500	80	75
300*300	≥40 كجم	300	300	80	54
300*400	≥40 كجم	300	400	80	72
300*500	≥40 كجم	300	500	80	90
300*600	≥40 كجم	300	600	80	108
300*800	≥40 كجم	300	800	80	144
400*400	≥40 كجم	400	400	80	96
400*500	≥40 كجم	400	500	80	120
400*600	≥40 كجم	400	600	80	144
400*800	≥40 كجم	400	800	80	192
500*500	≥40 كجم	500	500	80	150
500*600	≥40 كجم	500	600	80	180
500*800	≥40 كجم	500	800	80	240
600*800	≥40 كجم	600	800	80	288
600*1000	≥40 كجم	600	1000	80	360

2مبدأ العمل- نعم

الجذب المغناطيسي

عندما يتم وضع قطعة عمل مغناطيسية حديدية على طاولة الفراغ مع شاك دائم ، فإن المغناطيسات الدائمة تولد قوة مغناطيسية على الفور.هذه القوة المغناطيسية تجذب قطعة العمل نحو الطاولة، مما يوفر قبضة أولية. يساعد الجاذبية المغناطيسية في وضع قطعة العمل بسرعة بدقة على الطاولة.كما أنه يضمن أن القطعة العاملة لا تزال على اتصال وثيق مع سطح الطاولة، وهو أمر ضروري للعمل الفعال لنظام الفراغ.

الفراغ - المساعدة في الاحتفاظ

بمجرد أن تكون القطعة في مكانها وتحتفظ بها القوة المغناطيسية ، يتم تشغيل نظام الفراغ.مضخة الفراغ يخلق منطقة منخفضة الضغط تحت قطعة العمل عن طريق سحب الهواء من خلال المنافذ على سطح الطاولةالضغط الجوي على الجزء العلوي من قطعة العمل يضغط عليها بقوة ضد الطاولة.يؤدي التأثير المشترك للقوة المغناطيسية والفرق في الضغط الناتج عن الفراغ إلى قوة عالية جدا.

تعمل القوة المغناطيسية كقوة مكملة لقوة الفراغ. يساعد المجال المغناطيسي في الحفاظ على الاتصال بين قطعة العمل والطاولة،حتى في الحالات التي قد يكون فيها ضغط الفراغ غير متساو قليلاًهذه الآلية مزدوجة العمل تسمح بالاحتفاظ بأمان لقطع العمل حتى خلال عمليات التصنيع عالية السرعة ، حيث يتم ممارسة قوى كبيرة على قطعة العمل.

3المزايا في مراكز التصنيع CNC- نعم

التصنيع الدقيق

في مراكز التصنيع CNC ، الدقة هي ذات أهمية قصوى. توفر طاولات الفراغ مع المسامير الدائمة حلًا مستقرًا وآمنًا للعمل ،تقليل أي حركة أو اهتزاز للقطعة أثناء المعالجةيضمن التوزيع الموحد للقوى المغناطيسية والفراغية عبر سطح القطعة المعدة أن أدوات التصنيع يمكن أن تعمل بدقة عالية.

على سبيل المثال، عند طحن الأشكال المعقدة أو حفر ثقوب دقيقة في قطعة العمل،الاحتفاظ المستقر التي توفرها طاولة الفراغ والشوك الدائم يسمح لمركز التصنيع CNC لتنفيذ العمليات المبرمجة بدقةهذه الدقة حاسمة في الصناعات مثل الطيران والفضاء، تصنيع الأجهزة الطبية، والإلكترونيات،حيث حتى أدنى انحراف عن المواصفات المرجوة يمكن أن يكون له عواقب كبيرة.

الآلات عالية السرعة

غالبًا ما تستخدم مراكز التصنيع CNC للصناعة عالية السرعة لتحقيق إزالة مادة فعالة.الطاولات الفراغ مع المكافئ الدائمة يمكن أن تتحمل الدوران عالية السرعة والقوى الديناميكية المرتبطة بهذه العمليات. يضمن القبض القوي والموثوق على قطعة العمل أنها تبقى ثابتة في مكانها ، حتى عند سرعات العمود العالية.

هذا يسمح للاستراتيجيات المعدنية العدوانية، مثل عمليات التغذية العالية وعمق القطع العالي، دون خطر انزلاق قطعة العمل.من الممكن معالجة عالية السرعة من مكونات المحرك من خلال عقدة العمل الموثوقة التي توفرها طاولة الفراغ والشوك الدائم، مما يؤدي إلى زيادة الإنتاجية وتقليل أوقات الإنتاج.

التنوع في مواد القطعة

هذه الطاولات الفراغية متعددة الاستخدامات جداً عندما يتعلق الأمر بمواد قطعة العمل. يمكنها أن تحتفظ بأمان بمواد مغناطيسية حديدية مثل أنواع مختلفة من الفولاذ والحديد وبعض سبائك النيكل.بالإضافة إلى، باستخدام الأجهزة الملائمة أو المحولات المناسبة ، يمكن استخدامها أيضًا لاحتواء المواد غير المغناطيسية.يمكن ضبط القوة المغناطيسية في بعض النماذج لاستيعاب مستويات مختلفة من الاستجابة المغناطيسية في قطع العمل.

هذا التنوع يجعل طاولات الفراغ مناسبة لمجموعة واسعة من الصناعات والتطبيقات.سواء كان ذلك معالجة قطع معدنية في صناعة التصنيع أو العمل مع المواد المركبة في صناعة الطيران والفضاء، يمكن أن توفر طاولة الفراغ مع شاك دائمة حل موثوق به عقد العمل.

4الفوائد في آلات الطحن CNC- نعم

العمل الآمن في عمليات الطحن

تستخدم آلات الطحن CNC لمجموعة متنوعة من عمليات الطحن ، بما في ذلك طحن الوجه ، طحن النهاية ، وطحن الخط.طاولات الفراغ مع المسامير الدائمة توفر عقدة آمنة على قطعة العمل، مما يضمن أن يبقى ثابتًا أثناء هذه العمليات. قوى المغناطيسية والفراغ المشتركة تمنع أي حركة للقطعة ، مما يسمح للقطعة الطحنة بإجراء قطع دقيق.

على سبيل المثال، عند طحن ملامح معقدة على قطعة العمل، والقبض المستقر التي توفرها طاولة الفراغ والشوك الدائم يضمن أن قطعة الطحن تتبع المسار المبرمج بدقة.هذا يؤدي إلى سطح طحن عالي الجودة مع تحملات ضيقة.

الإعداد السريع والتغيير

في بيئة الإنتاج، الوقت أمر بالغ الأهمية. تسمح طاولات الفراغ ذات المسامير الدائمة بإعداد وتغيير سريع بين قطع العمل المختلفة.يمكن للمشغلين ببساطة وضع قطعة العمل على الطاولةيمكن بعد ذلك تشغيل نظام الفراغ لتثبيت قطعة العمل بحزم. عند تغيير قطع العمل ، تكون العملية سريعة بنفس القدر.يتم إطلاق الفراغ، ويمكن التغلب على القوة المغناطيسية بسهولة لإزالة قطعة العمل.

هذه القدرة السريعة على الإعداد والتغيير تقلل من وقت دورة الإنتاج الإجمالية وتزيد من الإنتاجية.القدرة على التبديل بسرعة بين قطع العمل المختلفة ذات قيمة خاصة، مما يسمح لأوقات الإستجابة الأسرع وزيادة رضا العملاء.

5التخصيص والتكامل- نعم

خيارات التخصيص

يمكن تخصيص طاولات الفراغ مع المسامير الدائمة لتلبية الاحتياجات المحددة لتطبيقات معالجة مختلفة.يمكن تخصيص حجم وشكل الجدول لتتناسب مع أبعاد مركز معالجة CNC أو آلة الطحن وقطع العمل التي يتم معالجتهايمكن أيضاً ضبط قوة الحقل المغناطيسي وتوزيعه لتحسين قوة الاحتفاظ بمواد وأشكال مختلفة من القطع.

على سبيل المثال، في عملية التصنيع التي تحتاج إلى معالجة عدد كبير من قطع العمل الصغيرة غير النظامية الشكل،يمكن تكوين المجال المغناطيسي لتوفير قبضة قوية في المناطق التي تكون فيها قطع العمل على اتصال أكبر مع الطاولةبالإضافة إلى ذلك ، يمكن تخصيص نظام الفراغ ليكون لديه مستويات مختلفة من ضغط الفراغ ، اعتمادا على متطلبات عملية التصنيع.

الاندماج مع آلات CNC

تم تصميم طاولات الفراغ مع المسامير الدائمة ليتم دمجها بسهولة مع مراكز معالجة CNC وأجهزة الطحن.عملية التكامل عادة ما تنطوي على توصيل مصدر الفراغ إلى الطاولة ومعايرة نظام التحكم في آلة CNC للعمل جنبا إلى جنب مع جهاز عقد العملفي بعض الحالات، يمكن برمجة آلة CNC لتفعيل وتعطيل الأنظمة المغناطيسية والفراغية تلقائيًا بناءً على تسلسل التصنيع.

يسمح التكامل السلس لطاولة الفراغ والشوك الدائم مع آلات CNC بالتحكم الدقيق في عملية التصنيع.نظام التحكم في الجهاز يمكن أن تعتبر ظروف العمليضمن تنفيذ عمليات التصنيع بدقة. هذا التكامل يسمح أيضًا بأتمتة عملية التصنيع.زيادة الإنتاجية وتقليل خطر الخطأ البشري.

6التثبيت والصيانة

عملية التثبيت

يتضمن تثبيت طاولة فراغ مع شاك دائم على مركز معالجة CNC أو آلة طحن عدة خطوات. أولاً، تحتاج إلى تثبيت الطاولة بشكل آمن على طاولة عمل الآلة.هذا قد يتطلب استخدام دعامات التركيب المناسبة ومواد التثبيت لضمان الاستقراريتم بعد ذلك توصيل مصدر الفراغ، مثل مضخة الفراغ، بمنافذ الفراغ في الطاولة، ويتم التحقق من اتصالات التسريب.

بمجرد الانتهاء من التثبيت المادي ، يجب معايرة الأنظمة المغناطيسية والفراغية لضمان التشغيل السليم. قد يتضمن ذلك ضبط قوة المجال المغناطيسي ،اختبار ضغط الفراغ، والتحقق من أداء أي أجهزة استشعار أو أجهزة تحكم متكاملة.نظام التحكم في آلة CNC قد يحتاج إلى تكوين للتعرف والتواصل مع جهاز عقد العمل.

متطلبات الصيانة

صيانة الطاولات الفراغية ذات المسامير الدائمة سهلة نسبياً. فمن المهم فحص سطح الطاولة بانتظام لرؤية أي علامات على التآكل أو التلف أو التلوث.يجب التحقق من المكونات المغناطيسية لأي علامات إزالة المغناطيسية، وينبغي فحص نظام الفراغ من أجل التسريبات. يجب تنظيف قنوات الفراغ والمنافذ بشكل دوري لضمان تدفق الهواء السليم.

يجب صيانة مضخة الفراغ والمكونات المرتبطة بها وفقًا لتعليمات الشركة المصنعة ، بما في ذلك تغيير الزيت بانتظام واستبدال المرشحات والفحوصات.يجب فحص الأختام والمسامير في نظام الفراغ بانتظام واستبدالها إذا كانت هناك أي علامات على التسربمن خلال اتباع إجراءات الصيانة هذه ، يمكن لطاولة الفراغ مع شاك دائم الحفاظ على أدائها وموثوقيتها لفترة طويلة.

7الختام

الطاولات الفراغية مع المسامير الدائمة هي حل أساسي للحفاظ على العمل لمراكز معالجة CNC وآلات طحن CNC.جنبا إلى جنب مع خيارات تخصيصها وسهولة التكامل، يجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات.سواء كان تحقيق الدقة في التصنيع التكنولوجي العالي أو زيادة الإنتاجية في بيئات الإنتاج الضخم، توفر هذه الأجهزة الحاملة للعمل حلًا موثوقًا وفعالًا. إذا كنت تشارك في معالجة CNC وتبحث عن تحسين أداء آلاتك ،النظر في الاستثمار في طاولة فراغ مع شاك دائمةالتواصل مع فريق خبرائنا لاستكشاف كيف يمكن تخصيص هذا الحل المبتكر للحفاظ على العمل لتلبية احتياجاتك المحددة
