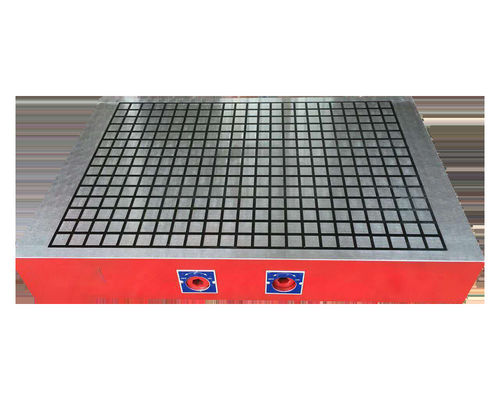

أجهزة التفريغ المغناطيسية الكبيرة للقاعدة الدقيقة الألومنيوم الصب

الـ MOQ:	1
السعر:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
طريقة الدفع:	T/T, Western Union
Supply Capacity:	500pcs/day

تفاصيل المعلومات

وصف المنتج

معلومات مفصلة

Place of Origin

CHINA

اسم العلامة التجارية

إصدار الشهادات

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

إبراز:

أجهزة التفريغ المغناطيسية المصبوبة من الألومنيوم,أجهزة تشاك المعدنية ذات الدقة المكرسة,الـ (هاي) الـ (تشاكس) المغناطيسية المضغوطة

Precision Ground Magnetic Vacuum Chucks

Hi Tensile Magnetic Vacuum Chucks

وصف المنتج

أجهزة التفريغ المغناطيسية الكبيرة للدقة - الأرضية - الألومنيوم الصب

في عالم المعالجة الدقيقة، تلعب حلول الحفاظ على العمل دورا محوريا في ضمان دقة وجودة المنتج النهائي.عندما يتعلق الأمر معالجة الدقة - طحن عالية قوة الشد الألومنيوم المصبوبلقد ظهرت أدوات الفراغ المغناطيسي الكبيرة كأداة أساسية هذه الأدوات تجمع بين قوة المغناطيسية وتكنولوجيا الفراغ لتوفيروالطريقة الدقيقة لعقد هذه المواد الصعبة.

1فهم الألومنيوم الصب عالي الجاذبية- نعم

خصائص الألومنيوم المصبوب عالية السحب

الألومنيوم المصبوب عالي الجاذبية هو سبيكة خاصة تقدم مزيجاً فريداً من الخصائص.مما يجعلها الخيار المثالي للتطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا دون التضحية بالنزاهة الهيكليةهذا النوع من الألومنيوم لديه أيضا مقاومة ممتازة للتآكل، وهو مفيد في مختلف البيئات الصناعية.

ومع ذلك، فإن معالجة الألومنيوم الصب عالية الجاذبية يمكن أن تكون تحديا. صلابة وقوّته تتطلب التحكم الدقيق خلال عمليات المعالجة لتجنب قضايا مثل ارتداء الأدوات، وقسوة السطح،وتشوهات قطعة العملخصائص المادة تتطلب أيضا حل عقدة العمل التي يمكن أن توفر عقدة آمنة دون التسبب في أي ضرر لقطعة العمل.

أهمية الطحن الدقيق في معالجة الألومنيوم المصبوب عالي الشد

الطحن الدقيق هو خطوة حاسمة في معالجة الألومنيوم المصبوب ذو الصلابة العالية. يستخدم لتحقيق النهاية السطحية المطلوبة، ودقة الأبعاد، وسطحية.سواء كان من أجل مكونات في صناعة الطيران والفضاء، تصنيع السيارات، أو الالكترونيات عالية النطاق، الدقة الطحن عالية الجاذبية الأجزاء الصب الألومنيوم تحتاج إلى تلبية التسامحات الصارمة.

تتضمن عملية الطحن إزالة كميات صغيرة من المواد من سطح القطعة. لضمان نجاح عملية الطحن،يجب أن تكون قطعة العمل ثابتة ودقيقةهنا يأتي في اللعب الكبيرة المغناطيسية الفراغ.

المواصفات

المواصفات	الجاذبية المغناطيسية	عرض (ملم)	الطول (ملم)	الطول (ملم)	الوزن (كيلوغرام)
150*150	≥40 كجم	150	150	80	13.5
150*300	≥40 كجم	150	300	80	27
150*350	≥40 كجم	150	350	80	31.5
150*400	≥40 كجم	150	400	80	36
200*200	≥40 كجم	200	200	80	24
200*300	≥40 كجم	200	300	80	36
200*400	≥40 كجم	200	400	80	48
200*500	≥40 كجم	200	500	80	60
250*500	≥40 كجم	250	500	80	75
300*300	≥40 كجم	300	300	80	54
300*400	≥40 كجم	300	400	80	72
300*500	≥40 كجم	300	500	80	90
300*600	≥40 كجم	300	600	80	108
300*800	≥40 كجم	300	800	80	144
400*400	≥40 كجم	400	400	80	96
400*500	≥40 كجم	400	500	80	120
400*600	≥40 كجم	400	600	80	144
400*800	≥40 كجم	400	800	80	192
500*500	≥40 كجم	500	500	80	150
500*600	≥40 كجم	500	600	80	180
500*800	≥40 كجم	500	800	80	240
600*800	≥40 كجم	600	800	80	288
600*1000	≥40 كجم	600	1000	80	360

2تصميم ومبدأ عمل المكابح الكبيرة المغناطيسية- نعم

بناء أجهزة الفراغ المغناطيسية

عادةً ما يتم بناء أدوات الفراغ المغناطيسية الكبيرة مع قاعدة مصنوعة من مواد عالية القوة وغير مغناطيسية مثل الفولاذ المقاوم للصدأ أو سبائك خاصة.هذا القاعدة توفر أساسا مستقرا لعملية تشاك ويساعد في عزل الأنظمة المغناطيسية والفراغ من التداخلات الخارجية.

المدمجة داخل القاعدة هي مغناطيسات دائمة قوية، غالبًا ما تكون مصنوعة من مواد الأرض النادرة مثل النيوديميوم.هذه المغناطيسات مرتبة في نمط استراتيجي لتوليد مجال مغناطيسي قوي ومتجانس عبر سطح الشاكتم تصميم المجال المغناطيسي لجذب العناصر المغناطيسية الحديدية الموجودة في سبيكة الألومنيوم المصبوب عالية الجاذبية، وتوفير قوة الاحتفاظ الأولية.

تم تصميم سطح الـ chuck بشبكة من القنوات والمنافذ التي يتم توصيلها بمصدر فراغ.تم تصميم هذه القنوات بعناية لضمان توزيع حتى من قوة الفراغ عبر قطعة العملالسطح نفسه هو الدقة - معالجة إلى درجة عالية من السطحية، وهو أمر حاسم لكل من المغناطيسي والفراغ القائم على العمل.يمكن معالجة السطح بمطابقة غير مطحنة لحماية قطعة العمل وتعزيز الالتصاق المغناطيسي والفراغ.

مبدأ العمل

عندما يتم وضع قطعة عمل من الألومنيوم الصنقي عالية الجاذبية المهروسة بدقة على الجهاز الكبير المغناطيسي الفراغ، فإن المغناطيسات الدائمة تولد فوراً قوة مغناطيسية تجذب القطعة.المكونات المغناطيسية الحديدية في سبيكة الألومنيوم يتم جذبها نحو المجال المغناطيسيهذه القوة المغناطيسية تساعد في تحديد موقع القطعة المعدنية بدقة على الجهاز، كما أنها تحافظ على اتصال وثيق بين القطعة المعدنية وسطح الجهاز.والتي هي ضرورية للعمل الفعال في فراغ.

بمجرد أن تكون القطعة في مكانها، يتم تنشيط نظام الفراغ. مصدر الفراغ يسحب الهواء من خلال القنوات على سطح الصمغ،خلق فرق الضغط بين الجزء العلوي والسفلي من القطعةهذا الفرق في الضغط ، جنبا إلى جنب مع القوة المغناطيسية ، يؤدي إلى قبضة قوية وآمنة على قطعة العمل.ضمان بقاء قطعة العمل في مكانها حتى أثناء عمليات التصنيع عالية السرعة أو عندما تتعرض لقوى قطع كبيرة.

3مزايا أجهزة التفريغ المغناطيسية الكبيرة للالومنيوم المصبوب عالي الجاذبية- نعم

عقدة قطعة العمل الدقيقة

في الطحن الدقيق للألومنيوم المصبوب ذو الصلابة العالية ، فإن الاحتفاظ بدقة بالقطعة المهمة أمر بالغ الأهمية.تقليل أي حركة أو اهتزاز للقطعة أثناء عملية الطحنالتوزيع المتساوي للقوى المغناطيسية والفراغية على سطح القطعة المعدة يضمن أن العجلة المطحنة تلامس قطعة العمل بشكل متساومما يؤدي إلى التشطيب السلس والدقيق للسطح.

على سبيل المثال، في إنتاج مكونات الطيران المصنوعة من الألومنيوم المصبوب عالي الجاذبية، فإن الاحتفاظ الدقيق المقدمة من قاطع الفراغ المغناطيسي يسمح لتحقيق تساهلات ضيقة،ضمان مناسبة وظيفية الأجزاء.

حماية سطح القطعة

الألومنيوم الصب الصلب لديه سطح ناعم نسبياً مقارنةً ببعض المعادن الأخرى، ويتلف بسهولة بواسطة الطرق التقليدية للضغط.المكابح الكبيرة المغناطيسية الفراغية توفر قبضة لطيفة ولكنها قوية، مما يقلل من خطر الخدوش السطحية أو التشوهات أو التشوهات. يتم توزيع القوى المغناطيسية والفراغية بالتساوي على قطعة العمل ،إزالة الحاجة إلى نقاط تشبيك مركزة يمكن أن تسبب ضررًا.

هذا مهم بشكل خاص في التطبيقات التي تكون فيها النهاية السطحية لقطع العمل حاسمة ، مثل في تصنيع المكونات البصرية أو الأجزاء الميكانيكية عالية الدقة.حماية سطح قطعة العمل يقلل أيضا من الحاجة إلى خطوات إضافية بعد المعالجة، توفير الوقت والتكاليف.

قابلية التكيف مع أشكال وأحجام مختلفة من القطع

أجهزة التفريغ المغناطيسية الكبيرة قابلة للتكيف مع أشكال و أحجام مختلفة من القطع سواء كانت قطعة صغيرة معقدة أو لوحة كبيرة مسطحة مصنوعة من الألومنيوم الصب عالي الجاذبيةيمكن أن توفر القضبان قبضة آمنةيمكن للقوة المغناطيسية أن تتوافق مع شكل قطعة العمل ، ويمكن لنظام الفراغ أن يخلق ما يكفي من الاحتفاظ طالما أن هناك مساحة سطح كافية في اتصال مع الدوال.

على سبيل المثال، في صناعة السيارات، حيث يتم استخدام الألومنيوم الصب عالية الجاذبية للكتل المحرك ولوحات الجسم،يمكن أن تحتوي محركات الفراغ المغناطيسي على مكونات من مختلف الأحجام والهندسة أثناء المعالجةهذه القدرة على التكيّف تجعل الـ"شوك" مناسبة لمجموعة واسعة من التطبيقات في صناعات مختلفة.

4تطبيقات في صناعات مختلفة- نعم

صناعة الطيران والفضاء

في صناعة الطيران والفضاء، يستخدم الألومنيوم المصبوب ذو الصلابة العالية على نطاق واسع بسبب خفيته وخصائصه القوية.تستخدم أدوات الفراغ المغناطيسية الكبيرة لمعالجة المكونات الحيوية مثل أجنحة الطائرات، أجزاء الهيكل الجوي، وأجزاء المحرك. يضمن الوضع الدقيق الذي توفره المسامير أن هذه المكونات تلبي معايير الجودة والسلامة الصارمة لصناعة الطيران.

على سبيل المثال، عند طحن سطح جناح الطائرة المصنوع من الألومنيوم المصبوب عالي الجاذبية، يحتفظ شاشة الفراغ المغناطيسية بشقة العمل الكبيرة والمعقدة الشكل بشكل آمن،يسمح بإزالة المواد بدقة عاليةهذا يؤدي إلى التشطيب السطحي السلس الذي هو ضروري للأداء الديناميكي الهوائي.

صناعة السيارات

صناعة السيارات تستفيد أيضا من استخدام أدوات الفراغ المغناطيسية الكبيرة لمعالجة مكونات الألومنيوم المصبوب عالية الجاذبيةرؤوس الأسطواناتالقدرة على الحفاظ على قطعة العمل بقوة أثناء المعالجة تضمن معالجة دقيقة للمكونات ، وهو أمر حاسم لأداء وموثوقية السيارة.

على سبيل المثال عند معالجة ثقوب الأسطوانة في كتلة المحرك المصنوعة من الألومنيوم المصبوب عالي الجاذبية ، يوفر شاك الفراغ المغناطيسي قبضة مستقرة ،يسمح لإنشاء حفر دقيقة وسليمة الجدران التي هي ضرورية للعمل السليم للمحرك.

صناعة الإلكترونيات

في صناعة الإلكترونيات، يستخدم الألومنيوم المصبوب ذو الجاذبية العالية لخزائن الحرارة ومحاطات الأجهزة الإلكترونية.تستخدم المكعبات الكبيرة المغناطيسية الفراغات للحفاظ على هذه المكونات خلال عمليات الطحن الدقيق والآلاتحماية سطح قطعة العمل التي توفرها المسامير مهمة بشكل خاص في صناعة الإلكترونيات، حيث يمكن أن يؤثر أي تلف في السطح على أداء الجهاز الإلكتروني.

على سبيل المثال، عند طحن سطح غسالة الحرارة من الألومنيوم المصبوب عالية الجاذبية لتحسين كفاءة إزالة الحرارة، يحتفظ شاك الفراغ المغناطيسي بالعنصر الحساس بشكل آمن،التأكد من أن عملية الطحن تتم دون التسبب في أي ضرر للسطح.

5التخصيص والصيانة- نعم

خيارات التخصيص

يمكن تخصيص المكبات الكبيرة المغناطيسية الفراغية لتلبية الاحتياجات الخاصة للصناعات والتطبيقات المختلفة.ويمكن تكوين المجال المغناطيسي للشاك لتناسب أبعاد ومتطلبات قطعة العمليمكن أيضا ضبط نظام الفراغ لتوفير مستوى مناسب من ضغط الفراغ لمواد مختلفة وعمليات التصنيع.

على سبيل المثال، في عملية تصنيع حيث يحتاج عدد كبير من الأجزاء الصلبة من الألومنيوم المصبوب ذات الشكل غير المنتظم إلى المعالجةيمكن تصميم المكعب المغناطيسي الفراغ مع نمط كثافة عالية من القطبين المغناطيسيين ومنافذ الفراغ لضمان قبضة آمنة على كل جزء.

متطلبات الصيانة

صيانة المكعبات الكبيرة المغناطيسية الفراغية سهلة نسبياً. فمن المهم التفتيش المنتظم لسطح المكعب لاكتشاف أي علامات على التآكل أو الضرر أو التلوث.يجب التحقق من المكونات المغناطيسية لأي علامات إزالة المغناطيسية، وينبغي فحص نظام الفراغ من أجل التسرب.

يجب تنظيف قنوات الفراغ والمنافذ بشكل دوري لضمان تدفق الهواء السليم. يجب فحص الأختام والغشاشات في نظام الفراغ واستبدالها إذا لزم الأمر.يمكن اختبار القوة المغناطيسية للشوك بشكل دوري وتعديل إذا لزم الأمرمن خلال اتباع هذه الإجراءات الصيانة، يمكن أن يحافظ الجهاز المغناطيسي على أدائه وموثوقيته لفترة طويلة.

6الاستنتاج- نعم

الـ"تشوك" المغناطيسية الكبيرة هي حل أساسي للعمل في الألومنيوم الصب عالي الجاذبيةجنبا إلى جنب مع قدرة التكيف والقدرة على حماية سطح قطعة العمل، يجعلها مناسبة لمجموعة واسعة من التطبيقات في صناعات مختلفة سواء كان ذلك في صناعة الطيران والفضاء أو السيارات أو الإلكترونياتهذه المسامير تلعب دوراً حاسماً في ضمان دقة وجودة مكونات الألومنيوم المصنوعة عالية الجاذبيةإذا كنت تشارك في معالجة الألومنيوم المصبوب عالي الجاذبية وتبحث عن حل موثوق وكفء للحفاظ على العمل، والنظر في الاستثمار في الشوكات الفراغ المغناطيسية الكبيرة.التواصل مع فريقنا من الخبراء لاستكشاف كيف يمكن تخصيص هذه المكعبات لتلبية الاحتياجات الخاصة بك واتخاذ قدرات التصنيع الخاصة بك إلى المستوى التالي.
